Aire de Precisión | CeilAir Stulz
El mejor ahorrador de espacio

Aire de Precisión | CeilAir

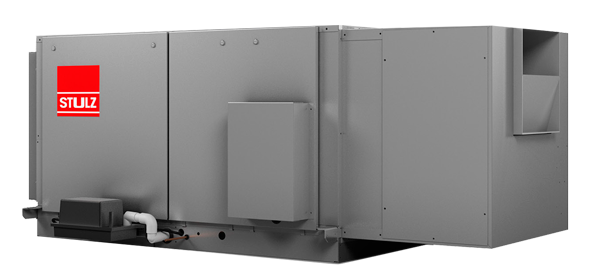

El STULZ CeilAir es la serie más completa de productos de refrigeración para Centros de Datos de montaje en techo en la industria, proporcionando un control preciso de la temperatura y humedad y al mismo tiempo liberando espacio en el área de piso blanco.

CeilAir Stulz

Características

  • Enfriamiento DX

    Con sistemas en circuito independiente, alta eficiencia, confiabilidad y compresores tipo scroll de bajo ruido

  • Sistemas de enfriamiento

    Amplia gama de opciones con sistemas DX y CW para enfriamiento de precisión

  • Eficiencia

    Disponible con ventiladores centrífugos para sistemas ductados

  • Opciones

    Las bombas de condensados pueden ser instaladas en fábrica o en campo (en algunos modelos)

STULZ E2 Controles y Monitoreo

Variedad de controles desde los tradicionales electromecánicos hasta el moderno microprocesador E2, permitiendo una integración perfecta con todas las plataformas BMS

CeilAir

Sistemas de enfriamiento | CeilAir

STULZ CeilAir (OHS)
CW & DX
kW (MBH) 3.5 – 35 (12 – 120)
Tons 1 – 10
m3/h 850 – 7,475
CFM 500 – 4,400
  • Sistema de Agua Helada (CW)

    El aire acondicionado de precisión contiene controles proporcionales, válvulas de control de 2 o 3 vias para agua / glicol y válvulas de alta presión, para el sistema (CW)

  • Sistema de Expansión Directa (DX)

    El aire de precisión (DX) contiene un condensador autocontenido, tipo split o dry cooler, opción de refrigerantes R-407c o 410a y condensador de uno o dos circuitos frigoríficos

  • Humidificación

    Bote humidificador de vapor con diferentes capacidades y opción de control proporcional

Nomenclatura, capacidades, especificaciones | CeilAir

CeilAir

Modelos
Capacidad Evaporadora Condensadora Voltaje Evaporador Voltaje Condensador Refrigerante Compresor
3 TR OHS-040-AR SCS-060-SAA 230/3/60 230/1/60 R407 Scroll On/Off
5 TR OHS-060-AR SCS-120-SAA 230/3/60 230/3/60 R407 Scroll On/Off

Especificaciones Técnicas

STULZ CeilAir® Ceiling Mounted Precision Cooling
Air Cooled DX
“OHS” Single Compressor Systems “OHS” Dual Compressor Systems
Model 012-A-() 018-A() 024-A-() 032-A-() 040-A-() 048-A-() 060-A-() 048-DA 072-DA 084-DA 120-DA
Total kW (MBH) 4.1 (14) 5.7 (19.5) 7.5 (25.7) 9.6 (32.8) 10.5 (35.8) 17.6 (60) 19.3 (66) 15.8 (53.7) 21.7 (73.9) 27.0 (92.1) 38.2 (130.4)
Sensible kW (MBH) 3.1 (10.6) 4.5 (15.2) 5.7 (19.5) 6.9 (23.4) 8.2 (28) 14.0 (47.7) 15.4 (52.4) 12.0 (40.9) 18.2 (62.1) 20.8 (71.1) 28.7 (98)
Water Cooled DX
“OHS” Single Compressor Systems “OHS” Dual Compressor Systems
Model 012-W 018-W 024-W 032-W 040-W 048-W 060-W 048-DW 072-DW 084-DW 120-DW
Total kW (MBH) 4.8 (16.4) 6.2 (21.1) 8.2 (28) 10.4 (35.6) 11.5 (39.1) 18.8 (64.3) 20.7 (70.7) 16.8 (57.2) 23.2 (79.2) 28.9 (98.8) 40.8 (139.2)
Sensible kW (MBH) 3.4 (11.7) 4.7 (16) 6.0 (20.5) 7.2 (24.6) 8.6 (29.5) 14.4 (49.2) 15.9 (54.1) 12.4 (42.3) 18.7 (63.8) 21.6 (73.7) 29.8 (101.7)
Glycol Cooled DX
“OHS” Single Compressor Systems “OHS” Dual Compressor Systems
Model 012-G 018-G 024-G 032-C 040-G 048-G 060-G 048-DG 072-DG 084-DG 120-DG
Total kW (MBH) 3.9 (13.4) 5.6 (19) 7.4 (25.1) 9.4 (32) 10.2 (34.9) 16.7 (57.2) 18.4 (62.7) 15.0 (51.3) 20.6 (70.2) 25.6 (87.4) 36.3 (124)
Sensible kW (MBH) 3.1 (10.4) 4.4 (15.1) 5.6 (19.2) 6.8 (23.1) 8.1 (27.5) 13.6 (46.6) 15.0 (51.1) 11.6 (39.7) 17.9 (61) 20.4 (69.5) 27.9 (95.3)
Chilled Water System
“OHS” Chilled Water Systems (Net Cooling Capacity – BTU/H @ 45°F / 7°C EWT)
Model 012-C 018-C 024-C 032-C 040-C 048-C 060-C 072-C 084-C 120-C
Total kW (MBH) 6.7 (23) 9.1 (31.1) 10.4 (35.4) 12.0 (40.8) 15.2 (52) 24.6 (83.8) 26.7 (91.1) 39.3 (134.1) 42.3 (144.4) 48.9 (166.9)
Sensible kW (MBH) 4.5 (15.3) 6.3 (21.4) 7.3 (24.8) 8.4 (28.7) 11.0 (37.7) 17.4 (59.3) 19.1 (65.3) 26.6 (90.8) 28.9 (98.7) 34.5 (117.9)

Eficiencia

Recalentamiento por gas caliente – proporciona recalentamiento usando calor reciclado del compresor

Recalentamiento eléctrico – De una etapa

Recalentamiento mediante un serpentín de agua caliente

El aire acondicionado de precisión contiene ventiladores EC de alta eficiencia disponibles como opción en ciertos modelos

Unidad de pequeña capacidad que se monta fácilmente en una rejilla estándar (2 ‘x 4’) de un pleno de techo falso

Opción de configuración de baja altura para arquitecturas con altura limitada

Unidad de pequeña capacidad con características de enfriamiento de precisión
